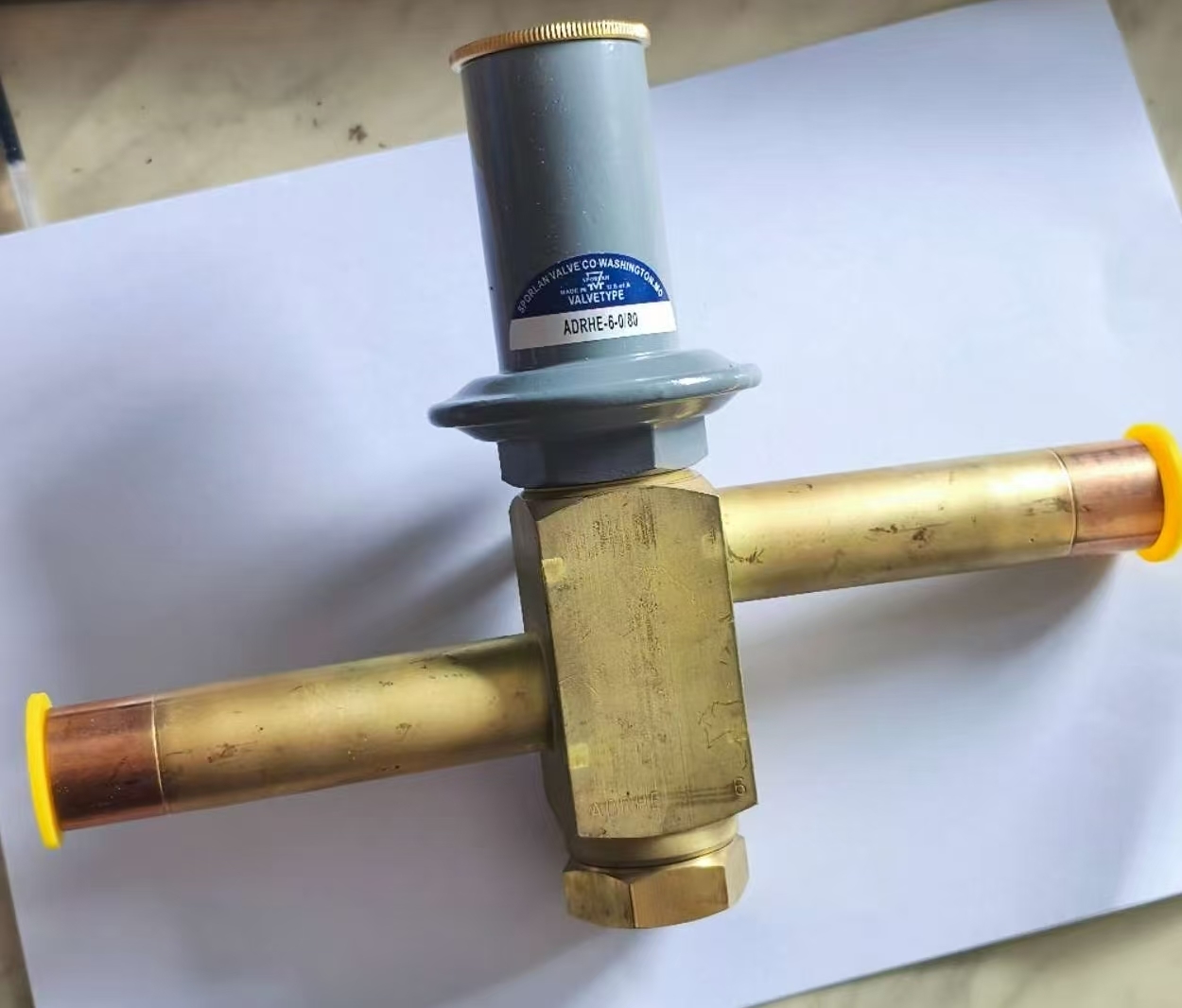

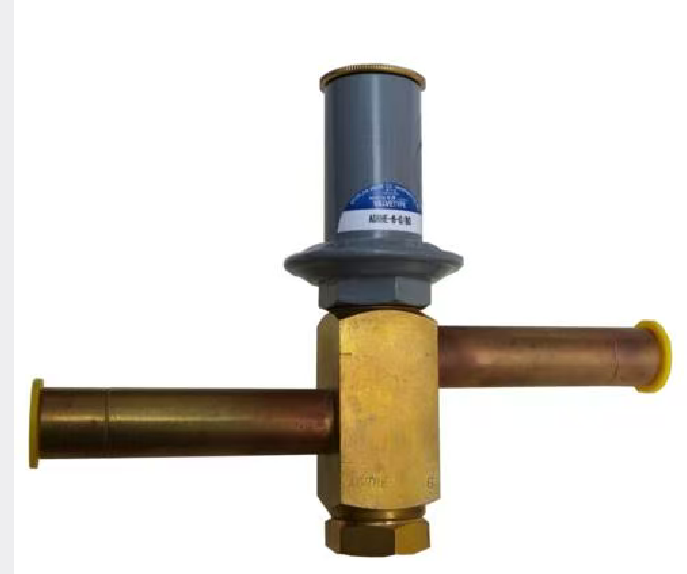

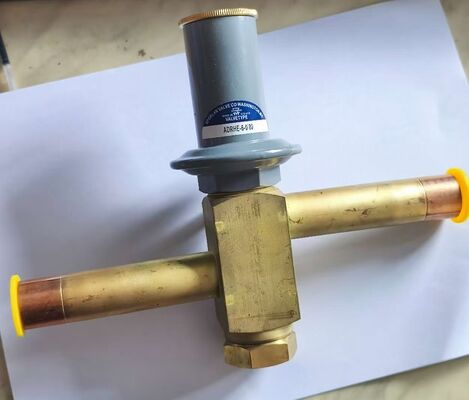

Sporlan ADRHE-6-0/80 bypassklep

Sporlan ADRHE-6-0/80 Heetgasbypassklep

1. Basisinformatie

1. Merk: Sporlan (een professionele Amerikaanse fabrikant van koelkleppen)

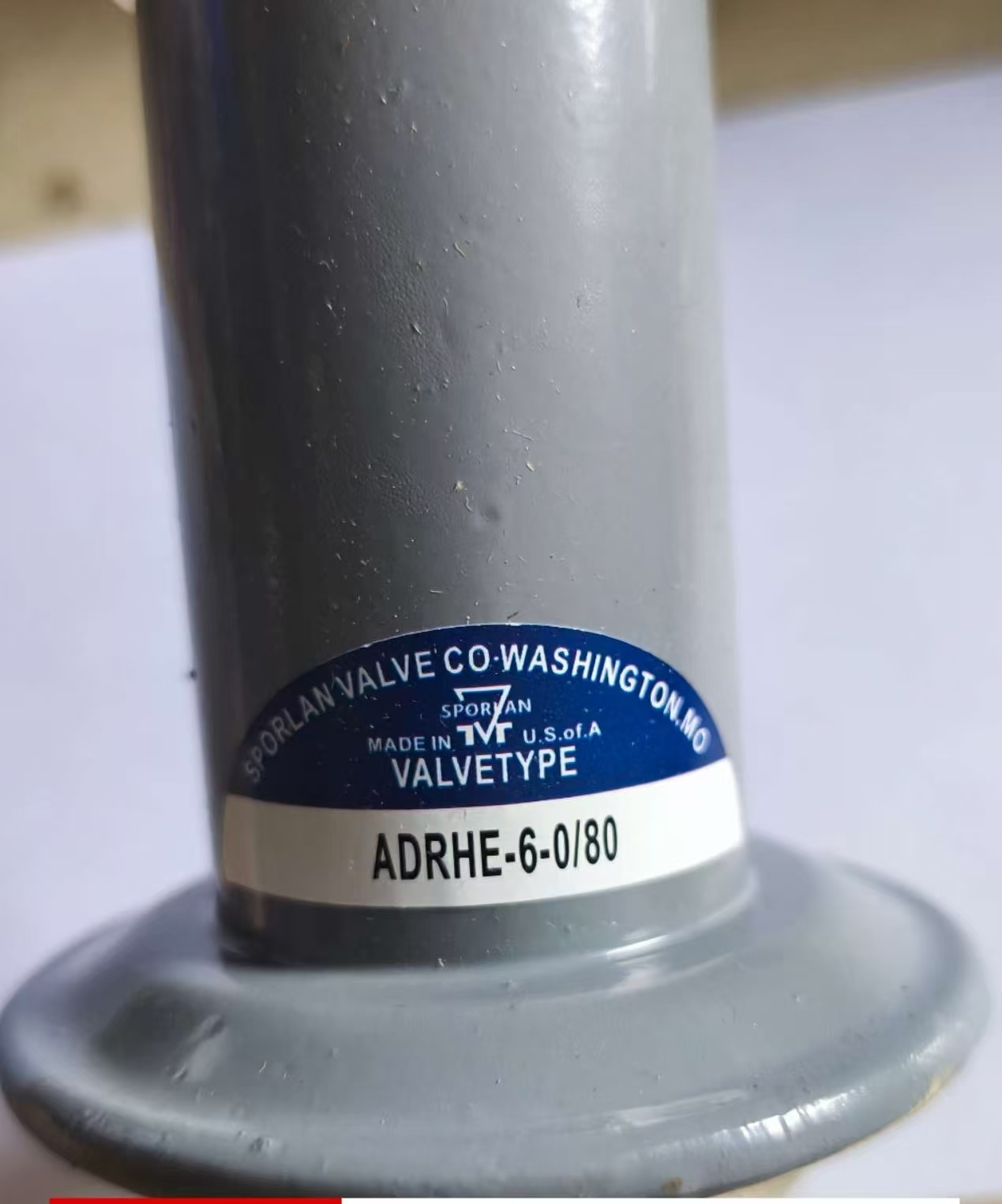

2. Model: ADRHE-6-0/80
3. Type: Externe equalizer heetgasomleidingsklep
4. Aansluitspecificatie: 7/8" ODF koperen soldeerverbindingen aan beide zijden; 1/4" externe equalizerpoort aan de onderkant
5. Instelbaar drukbereik: 0–80 PSIG

2. Kernfunctie en werkingsprincipe

Functie

- Op grote schaal toegepast in gekoelde luchtdrogers, koude opslagruimtes op lage temperatuur en kleine koelunits om de verdampingsdruk te stabiliseren. Het voorkomt problemen met lage druk, waaronder bevriezing van de compressor, vloeistofophoping en bescherming tegen overbelasting.
- Wanneer de systeembelasting daalt en de verdampingsdruk onder de ingestelde waarde komt, gaat de klep automatisch open. Het omzeilt persgas met een hoge temperatuur van de compressor naar de verdamperinlaat om de druk en temperatuur aan de lagedrukzijde te verhogen.

Bedieningslogica

1. Normale werking bij volledige belasting: De klep blijft volledig gesloten wanneer de verdampingsdruk het instelpunt overschrijdt, zonder bypass-stroming.
2. Werking bij lage belasting: Zodra de verdampingsdruk onder de ingestelde drempel daalt, duwt het membraan de klepplug open om heet persgas naar het lagedrukcircuit te voeren.
3. Instelknop bovenaan: Draai eraan om de veervoorspanning te wijzigen en de openingsdruk van de klep aan te passen.

3. Typische toepassingsscenario's

1. Gekoelde persluchtdrogers (meest voorkomende bijpassende component)
2. Kleine vitrinekasten voor koude opslag en lage temperaturen met zuigercompressoren
3. Mini VRF-systemen en kleine luchtgekoelde units voor drukstabilisatie bij lage belasting

4. Structurele kenmerken

- Messing kleplichaam met hoge drukweerstand en corrosieweerstand; verlengde koperen buisstompen voor eenvoudige veldsoldeerinstallatie
- Externe equalizerpoort met onderste zeskantmoer om nauwkeurig de werkelijke verdamperdruk te meten voor superieure regelprecisie
- Beschermkap op de bovenste stelschroef voor kalibratie van de openingsdruk ter plaatse
- Ingebouwde zeef om leidingresten tegen te houden en te voorkomen dat de plug blijft plakken

5. Opmerkingen over installatie en bediening ⚠️

1. Indeling van de leidingen: Sluit één buis aan op de persleiding van de compressor en de andere op de verdamperinlaat; Leid de equalizerbuis naar de lagedrukzijde van de verdamper.
2. Soldeerbescherming: Wikkel het kleplichaam tijdens het lassen in met een natte doek om schade aan de interne membraancomponenten door hoge temperaturen te voorkomen.
3. Drukafstelling: Draai de afsteldop met de klok mee om de openingsdruk te verhogen; draai tegen de klok in om de openingsdruk te verlagen.
4. Compatibiliteit met koelmiddelen: Compatibel met gangbare koelmiddelen, waaronder R22, R404A en R134a; maximale werkdruk 400 PSIG.

6. Differentiatie van seriemodellen

- ADRS: Interne equalizer heetgasbypassklep
- ADRHE: Extern equalizermodel (de eenheid weergegeven in de afbeelding), levert nauwkeurigere drukregeling voor circuits met hoge lijnweerstand
- Cijferachtervoegsel "6" staat voor kleppoortgrootte; "0/80" verwijst naar het instelbare drukbereik van 0 tot 80 PSI
