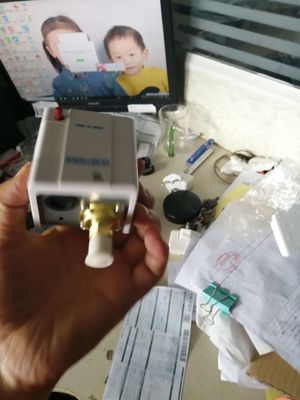

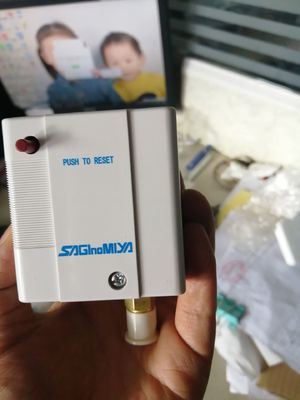

Hitachi schroeftype koeltoestellen hogedrukschakelaarG7D06955F

Hitachi schroef type chiller accessoires hogedrukschakelaarG7D06955F


Belangrijkste kenmerken
De belangrijkste soorten drukschakelaars zijn het open type en het gesloten type. De belangrijkste kenmerken zijn:
1, maakt gebruik van een snelle koppeling met Britse schroefdraad of een lasconstructie van koperen buizen, installatie is flexibel, gemakkelijk te gebruiken, geen speciale vaste installatie nodig.
2, plug-in connectoren kunnen vrij worden gekozen door de gebruiker.
3, verzegelde roestvrijstalen sensoren zijn veilig en betrouwbaar.
Het drukbereik kan worden geproduceerd volgens de door de gebruiker willekeurig geselecteerde drukwaarde.
Een drukschakelaar is een apparaat dat is gecombineerd met een elektrische schakelaar. Wanneer een vooraf ingestelde vloeistofdruk wordt bereikt, wordt het contact ingeschakeld en uitgeschakeld. Het wordt voornamelijk gebruikt bij de uitvoer van alarm- of regelsignalen op industriële apparatuur zoals energiecentrales, petrochemie en metallurgische industrieën. Het heeft belangrijke toepassingen in het industriële veld en kan schade aan belangrijke apparaten in productieprojecten voorkomen en grote productieongevallen vermijden.
2. Hoofdgevoelig element van de drukschakelaar 2.1 Balg
Kenmerken: Duurzaamheid en trillingsbestendigheid zijn beter dan die van Bordenbuizen, en het bereik van de verbindingsverschil kan worden aangepast. De belangrijkste materialen zijn roestvrij staal, fosforbrons, enz.. De prijs is relatief hoog, maar het meetbare drukbereik is klein, met een maximum van 40 MPa(CB33) 2.2 membraan.
Kenmerken: Uitstekende corrosiebestendigheid, de belangrijkste materialen zijn NBR, fluorkauçuk, enz., zoals CS, CL-serie gebruiken dergelijke gevoelige componenten. Drukschakelaar snelle en eenvoudige automatische selectie inbegrepen.
Vouwen bewerk deze paragraaf voor gebruik
Drukschakelaars zijn mechanisch en elektronisch.
Drukschakelaar
Drukschakelaar
G& De L elektronische drukschakelaar is een hoogprecisie instrumentversterker die het druksignaal versterkt, gegevens verzamelt en verwerkt via een snelle MCU, en compenseert met ingebouwde precisiesensoren. Het is een hoogprecisie apparaat dat druk- en vloeistofniveausignalen detecteert en druk- en vloeistofniveaubewaking en -regeling realiseert. Het wordt veel gebruikt in geautomatiseerde systemen voor het meten van gas- en vloeistofdrukken zoals chemische, mechanische, hydrologische, elektrische en milieubescherming. Omdat de aanpassing eenvoudig en flexibel is, is de installatie eenvoudig en kan het de meeste situaties vervangen waar vloeistofniveauschakelaars worden gebruikt.
1, de productkern maakt gebruik van een nieuw type intelligente microverwerkingschip, functionele en praktische prestaties zijn stabiel.
2, LED toont de huidige druk- of vloeistofniveauwaarde;
3, druk of vloeistofniveau kan worden ingesteld om te starten of te stoppen volgens hun eigen behoeften;
4, 4 LED-producten drie eenheden kunnen worden geselecteerd volgens de behoeften van de klant: Mpa, KG.F/CM2, PSI
5, u kunt het hoge en lage druk- of vloeistofniveau alarmpunt instellen en uitvoeren naar het besturingsapparaat via relais of optische koppeling; Uitvoer van dubbel circuit relais (enkele mes dubbele worp) schakelaar hoeveelheid;
6, twee relais / twee optische koppelingen/banden 4-20 mA / 0-10V uitgang kan worden geselecteerd;
7, het gebruik van hoogprecisie druksensoren, hogere precisie dan de mechanische drukschakelaar, kleine vertraging, snelle respons, stabiel en betrouwbaar; Om de dode zone aan te passen, kunnen relaisactiedrukpunten willekeurig worden ingesteld in het gehele meetbereik;
8, het gebruik van toetsen om de actiedruk aan te passen, gemakkelijk te gebruiken, flexibeler; Beschermingsniveau: IP65, dat kan worden gebruikt in zware omgevingen;
Vouwen Technische parameters
Bereikbereik: -100 Kpa ~ 200 MPa;
Voedingsspanning: 12 ~ 35 V DC (24 V DC kalibratiespanning) / AC 220vAC voeding
Uitgang relais capaciteit: 380V 3A, 220V 5A, 24V DC 5A, etc..
Precisie: Beter dan 0.0.5 % FS, 1 % FS, etc..
Instelbereik: volledig programmassegment kan worden ingesteld
Sample rate: 10 keer per seconde (de vereiste snelheid kan worden aangepast aan de behoeften van de klant).
Interface schroefdraad: M20 * 1.5, G1/4, G1/2, 1/4 NPT (aangepast aan de behoeften van de klant)
Vouwen bedieningsinstructies
Digitale drukschakelaar is een intelligent besturingsinstrument dat drukmeting, weergave en regeling integreert. Het heeft de kenmerken van eenvoudige bediening, goede trillingsbestendigheid, hoge regelnauwkeurigheid en lange levensduur.
Praktijk Opmerking Neem de MD-S910 slimme drukschakelaar als voorbeeld:
Drukschakelaar
Drukschakelaar
1. Drukweergavevenster
2. MPa eenheid indicatorlampje
3. Kg/cm eenheid indicatorlampje
4. PSI eenheid indicatorlampje
5. Bedrijfsindicatorlampje
6. Lager indicatorlampje
7. Plafondindicator
8. Stroomindicator
9. (AAN / UIT) Bedrijfstoets
10. Digitale Min toets()
11. Digitale Plus toets()
12. Instellen SET toets
13. Drukinstallatiepoort
Vouwen Instellingen
Toets Definitie Beschrijving
1. (AAN/UIT) Bedrijfstoets: Systeem Bedrijfstoets, parameterinstelling moet de bedrijfstoets sluiten, anders kan de instelling niet worden uitgevoerd.
2. (SET) Insteltoets: Druk op deze knop om de bovenste en onderste drukinstellingstoestand in te voeren, en druk 3 seconden om de systeeminstellingstoestand in te voeren.
3. Plus toets(): Het aantal knoppen wordt met 0,01 MP per keer verhoogd, en het aantal wordt met 0,1 MPa verhoogd na 2 seconden.
4. Min toets(): Het aantal knoppen wordt met 0,01 MP per keer verlaagd, en het aantal wordt met 0,1 MPa verlaagd na 2 seconden.
Vouwen bewerk deze paragraaf bedieningsmethode
1. Stel een manier in om de druk te regelen
(1) Druk op de (AAN/UIT) bedrijfstoets, schakel de bedrijfsindicator uit, en het drukregelsysteem is gesloten.
(2) Vaststellen van bovenste / onderste regelgrenzen
Druk eenmaal op de SET-toets en ga naar de instellingstoestand voor de ondergrens (overeenkomend met het indicatorlampje van de ondergrens). Stel de waarde in met ()(). Nadat de ondergrens is ingesteld, drukt u op de SET-toets om de bovengrensinstelling in te voeren. De instellingsmethode is hetzelfde.
(3) Na voltooiing van de instelling drukt u op de ET-toets om de instelwaarde automatisch op de computerchip op te slaan (na wijziging van de parameter wordt de huidige parameterinstelling binnen 5 seconden automatisch opgeslagen zonder toetsbediening).
(4) Druk nogmaals op de (AAN/UIT) bedrijfstoets (het bijbehorende bedrijfsindicatorlampje brandt) en de motor begint te werken.
2. Eenheidsschakelmethode: Kort indrukken van de (AAN/UIT) bedrijfstoets, uitschakelen van de bedrijfsindicator, kort indrukken van de plus toets() kan eenheden schakelen tussen MPa, Kg/cm, PSI. Schakel de bedrijfsindicator in wanneer de instelling is voltooid.
3. Nulpositie nul functie: Kort indrukken van de (AAN/UIT) bedrijfstoets, uitschakelen van de bedrijfsindicator, lang indrukken van de min toets() 5 seconden kan de huidige drukwaarde nulstellen, correctie van nulpositiefouten. Schakel de bedrijfsindicator in wanneer de instelling is voltooid. (Bij gebruik van deze functie mogen drukschakelaars geen druk uitoefenen.)
Systeem Functiemodus
Druk 3 seconden op de SET-toets om de systeeminstellingen in te voeren, en druk vervolgens op de SET-toets om de volgende functiemodi weer te geven.
Nadat alle functionele modusinstellingen zijn voltooid, drukt u op (AAN/UIT) om de instelwaarde automatisch in de computerchip te laten lopen.
Functiemodus
Functiedetails
Gebruik
Instelmethode
Opstartcontrole
R001/R000
Sluiten / Open
Functie inschakelen: Het relais blijft 1 minuut gesloten na het opstarten, en het relais blijft open, zelfs als de druk de ingestelde bovengrens overschrijdt.
Om te voorkomen dat de motor wordt gestart, verandert de druk in de leiding onmiddellijk, waardoor de motor vaak start.
Na het invoeren van de systeeminstellingen wordt de functie in- of uitgeschakeld door de plus toetsen() / min toetsen() toe te voegen, en de onderstreping geeft de standaardfunctie aan.
Automatische drukcontrole
S000/S001
Inschakelen / Uitschakelen
Functionele inschakeling: Nadat het relais is gesloten, kan de controller gedurende 3 minuten geen drukveranderingen detecteren en wordt het relais automatisch verbroken en wordt "E-1" op het scherm weergegeven.
Vermijd waterafvoer, leidinglekkagedruk en andere oorzaken waardoor de gemeten druk lange tijd de bovengrens niet bereikt, wat resulteert in stationair draaien van de motor.
Na het invoeren van de systeeminstellingen wordt de functie in- of uitgeschakeld door de plus toetsen() / min toetsen() toe te voegen.
Overdruk zelfcontrole
N001/N000
Sluiten / Open
Functie inschakelen: Wanneer de druk groter is dan (bovengrens + 0,1 MPa), wordt het relais verbroken, het schermalarm toont "E-2", wanneer de druk weer onder (bovengrens + 0,1 MPa) komt, wordt het alarm geannuleerd en hervat de controller het werk.
Herinner de klant aan het controlesysteem dat er druk is buiten de controlelimiet. Controleer of het systeem abnormaal is.
Na het invoeren van de systeeminstellingen wordt de functie in- of uitgeschakeld door de plus toetsen() / min toetsen() toe te voegen.
Regelvertraging
H001/H000 Sluiten / Open
Functie Inschakelen: Wanneer de druk het actiepunt bereikt, beweegt de controller niet onmiddellijk, vertraagt de actie en vertraagt de tijd van de actie.
Het instellen van de regelvertraging kan voorkomen dat de druk in de leiding instabiel is, en de geleidingsoproep zal frequent worden gestart en de motor zal worden beschadigd.
Na het schakelen van H001 naar H000, drukt u op de SET-toets om "0010" weer te geven. Wijzig deze waarde met de ()() toets in seconden. De standaard is 10 seconden. Druk op de SET-toets om de instelling op te slaan en af te sluiten.
Parameterbeveiliging
P001/P000
Sluiten / Open
Functie inschakelen: Druk op een willekeurige toets behalve de (AAN/UIT) bedrijfstoets, het scherm toont "--", op dit moment moet u een wachtwoord invoeren om de bovenste en onderste limieten en andere parameters in te stellen.
De door de beveiligingsingenieur ingestelde parameters worden niet gewijzigd.
Wanneer "--" wordt weergegeven, wordt het wachtwoord ingevoerd via de () toets, de SET-toets wordt verschoven, en het wachtwoord is "1111". Na korte bevestiging door de SET-toets kan de parameterinstelling worden uitgevoerd. Wanneer het systeem opnieuw opstart, wordt automatisch ingevoerd
