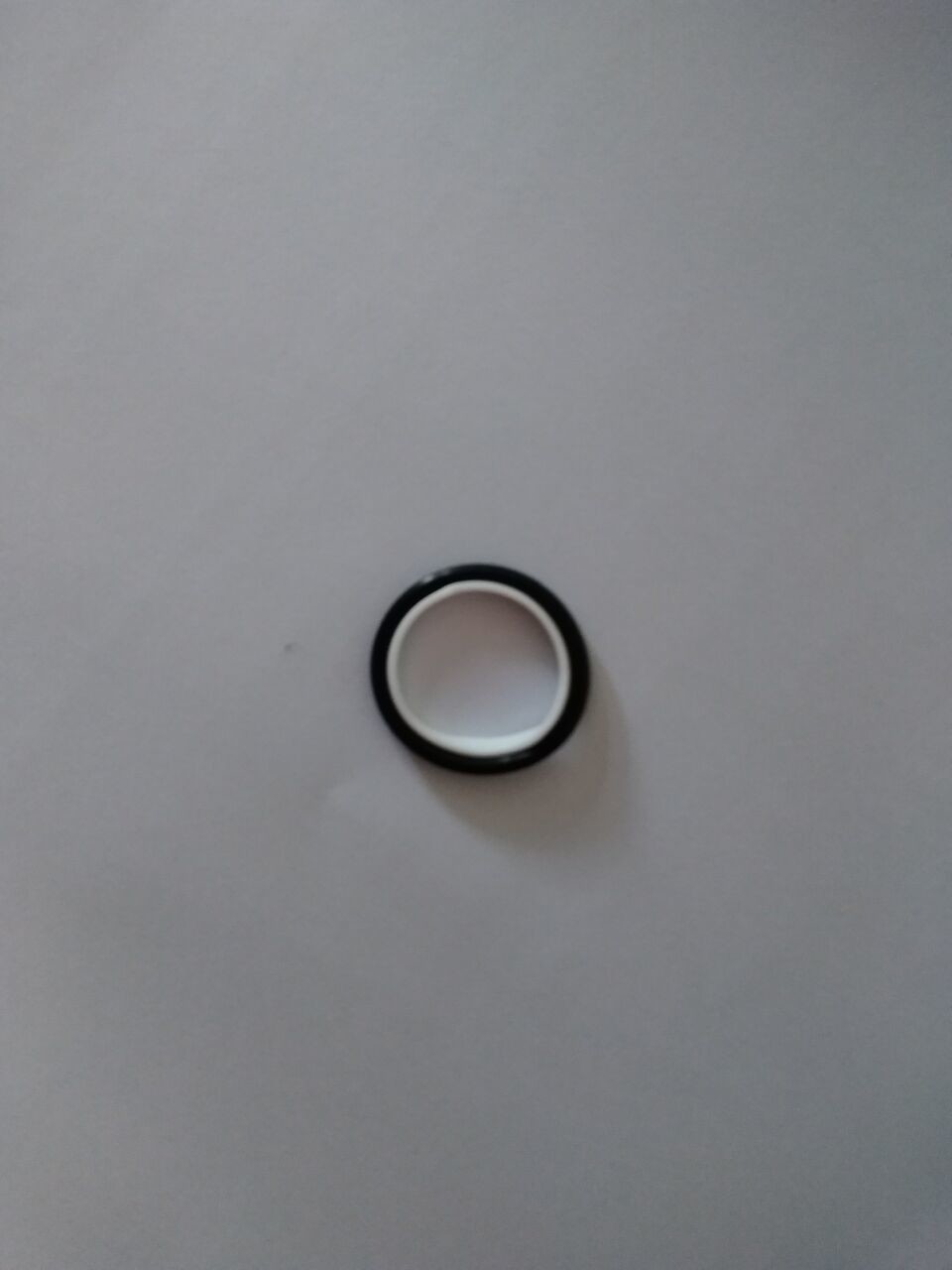

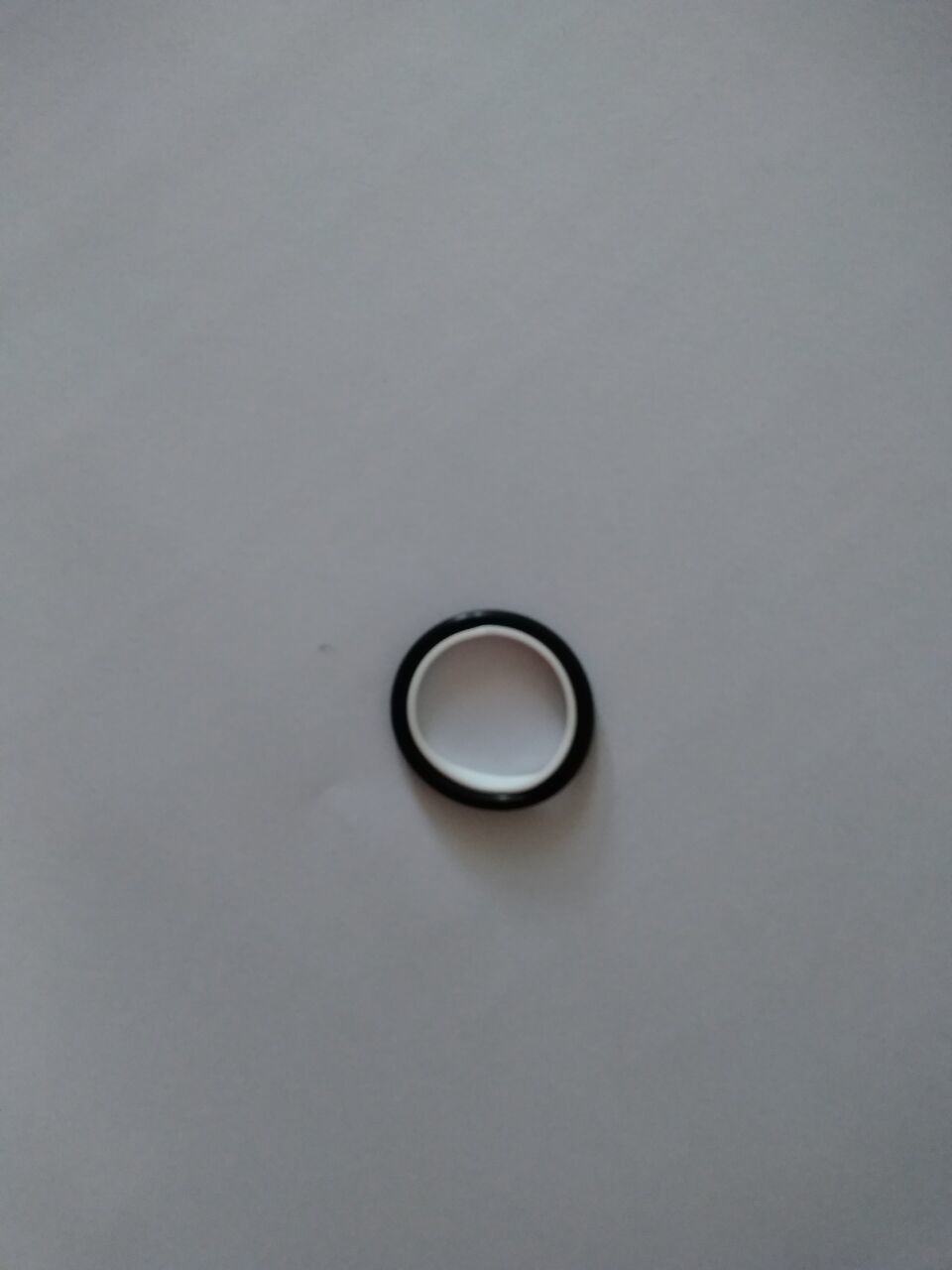

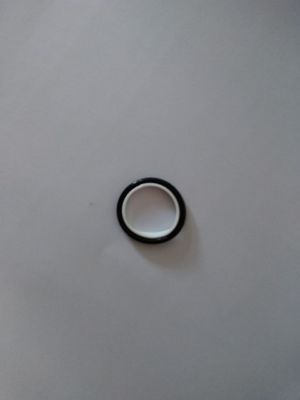

Hitachi schroef koudwatermachine onderdelen S-ring G7D06192A

Hitachi schroef koudwatermachine onderdelen S ring G7D06192A

Ontbinding van de Hitachi schroefmachine.

1. Demontage van koudfilters

2Olieontlading (oliefilter, einddeksel, draadstop en demontage).

Verwijdering van motorbehuizing

4Verwijdering van de motorrotor

5Verwijder de E-dekking.

6. Verwijdering van de zuigerstaaf

7Verwijdering van rotoronderdelen

Verwijder de dragermoer van 7-1

7-2 lagernoot verwijdering, D-schelp en kogellager

Verwijder de 7-3D-schelpen.

8Verwijdering van schuifklep en schuifklepsleutel

9. Zuiging van rollagers (zuigzijde)

10Verwijder de stator.

11Installatie van stator

Bij het vervangen van het rotorcomponent is het niet nodig om (7-1), (7-2), (7-3) en (7-4) te implementeren om de veldoperatie kort te maken.Beslis eerst of je al je componenten moet afbreken.Vervang de rotorcomponenten en begin met je huiswerk.

Volg de bovenstaande volgorde om de belangrijkste punten van de analysecontrole uit te leggen.

1. Demontage van koudfilters

1Verwijder het koude filter # 081 en verwijder de zuigzijde blinde flens # 084.

Gebruik van gereedschap: 19 mm sleutel

Opmerking:

Als er geen bijzondere afwijking is, hoeft het magnetoventil # 073 olie absorberend # 050 niet te worden verwijderd.

2Olieontlading (oliefilter, stop- en einddeksel verwijderen)

Verwijder het slib (pt1/4) # 055 en het oliefilter # 060 en het oliefilter # 060 van het onderdeel van de compressorbehuising en spoel de olie uit de compressor.De totale hoeveelheid olie die uit de compressor wordt afgevoerd, wordt op dit moment gemeten en geregistreerd.Wanneer de nieuwe olie is samengesteld en verzegeld, is het noodzakelijk om te verzegelen in dezelfde hoeveelheid olie.

1Het ontmantelen van stopknop 055.

A. Bij het verwijderen van de bedekkende delen moet met de oliepen worden gemarkeerd, zodat de bovenste en onderste zijkanten worden beoordeeld wanneer ze opnieuw worden samengesteld.

B. Er zal olie uit de oliefilterkap # 062 stromen, dus bereid je voor op de olieontvanger.en de olie kan soepel in de container stromenVerwijder de deksel langzaam naargelang de olie-stroom en verwijder de olie-oliefilter met de hand.

2. Verwijder de pt1/4 draad stop # 055 aan de linkerkant van de oliefilter dop # 062 en verwijder de olie van de zuigzijde volledig.Gebruik gereedschap: 17MM mouw wrench ijzerpijp

Verwijder de cap # 057 van de zijkant.

Gebruik gereedschap: 14mm hexagonale moersleutel, ijzeren buis of koppel sleutel.

De schelp heeft een magneet # 077 (5 sets van 1 set).

Verwijdering van motorbehuizing

Verwijder alle bouten # 053 en wasmachine # 054
